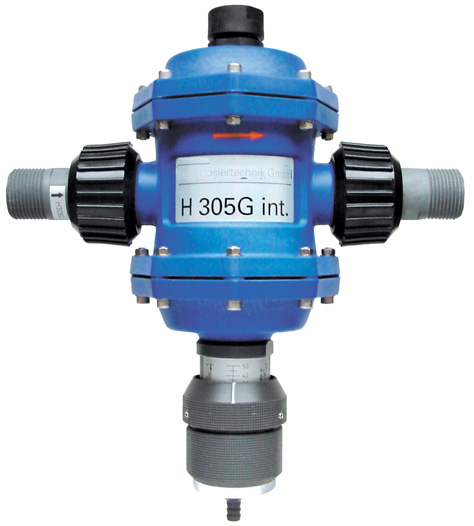

Doseurs Série MSR H300G: La Polyvalence



Les doseurs proportionnels  MSR sont conçus pour des utilisations ou chaque besoin est un cas particulier.

Le critère déterminant pour la sélection d'un doseur est, en principe, le débit maximum de votre arrivée d'eau exprimé en litres par heure (l/h).
Dans la perspective d'une meilleure espérance de vie du doseur il est préférable d’utiliser le modèle au- dessus de votre débit d’arrivée d’eau maximum admissible. Ainsi, il est garanti que le dosage sera toujours optimal  avec une réserve pour d’éventuelles surpressions d’eau.

Doseur : un système simple et ingénieux
Le Doseur MSR proportionnel, installé sur un réseau d'eau, fonctionne sans électricité : il utilise la pression de l'eau comme force motrice. Ainsi actionné, il aspire le produit concentré, le dose au pourcentage désiré, l'homogénéise avec l'eau motrice dans sa chambre de mélange. La solution diluée est alors éjectée en aval de la pompe.
Le dosage du produit injecté est constant, rigoureusement proportionnel au volume d'eau qui traverse le doseur, quelles que soient les variations de pression et de débit. La haute précision du dosage annule tout risque de surdosage.

Doseur: réglables pompe à membrane
Avantages: pour des dosages de très faible débit <0,1 l/m³.
Après avoir réglé le doseur rotatif, l’eau traverse le doseur et appelle un mouvement de rotation du moteur, qui associée au doseur à membrane aspire le produit. Grâce à la pompe à membrane.

Dosage externe
Dans le cas de dosage de produit chimique à forte concentration, les doseurs MSR injectent le produit en aval de la pompe, le moteur est uniquement en contact avec l'eau.

Joints
En standard les doseurs MSR sont montés avec joints en FPM (Viton), différents joints peuvent être montés selon les produits à diluer.

Version doseur pour haute viscosité
Dans le cas de dosage de produits visqueux, d’une viscosité dynamique de plus de 100 mPas nous proposons différentes variantes.

Dosage  multiple
Unique dans le monde la possibilité de doser  simultanément 4 produits indépendamment les uns des autres. Le  moteur hydraulique entraine les pistons doseurs.

Doseurs pour le Chlore.
En particulier pour les applications dans le traitement de l’eau, nous fabriquons des doseurs adaptés avec des matériaux compatibles avec les produits utilisés pour une plus grande fiabilité.



Caractéristiques Doseurs Volumétriques Série MSR-300G
	H301G	H302G	H305G	H306G	H308G	H312G	H325G
Débit l/h	30 à 750	50 à 2000	200 à 5000	200 à 5500	500 à 8000	700 à 12000	1000 à 25000
Piston doseur	1	1 à 2	1	1 à 2	1 à 4	1 à 4	1 à 4
Pression Max	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Hauteur d’aspiration	6 Mètres	6 Mètres	3 Mètres	6 Mètres	6 Mètres	6 Mètres	6 Mètres
Raccords	1/2"	1"	1"1/4	1"1/2	2"	2"1/2	4"
Dosage %	0,02-0,25	0,01-0,12	0,0025-0,04	0,005-0,05	0,01-0,1	0,01-0,1	0,01-0,1
	0,1-1	0,1-1	0,1-0,5	0,01-0,1	0,1-1	0,1-1	0,1-1
	0,3-3	0,3-2	0,3-1	0,1-1	0,2-2	0,2-2	0,2-2
	1-5	0,3-3		0,2-2	0,3-30	0,3-3	0,3-3
	1-10	1-5		0,3-3	0,5-5	0,5-5	0,5-5
		1-10		0,5-5	1-10	1-10	1-10
				1-10
By-pass	X	X	X	X	X	X	X
Fonctionnement	V	V	V	V	V + H	V + H	V + H
